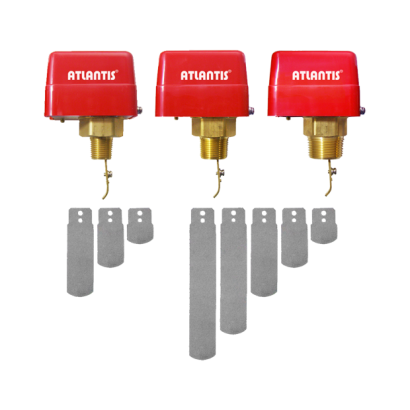

RHFS 水流開關

RHFS 水流開關

又稱流量開關,採用SPDT 微動開關控制,可應用在水、乙二醇或其他未劃分為危險液體管線上。當液體流量超出或低於設定流量時,藉由底部不鏽鋼流向片給予設備供電或斷電。
  • 流量
  • 流量
  • 流量
  • 流量
  • 流量
  • 流量
詳細介紹

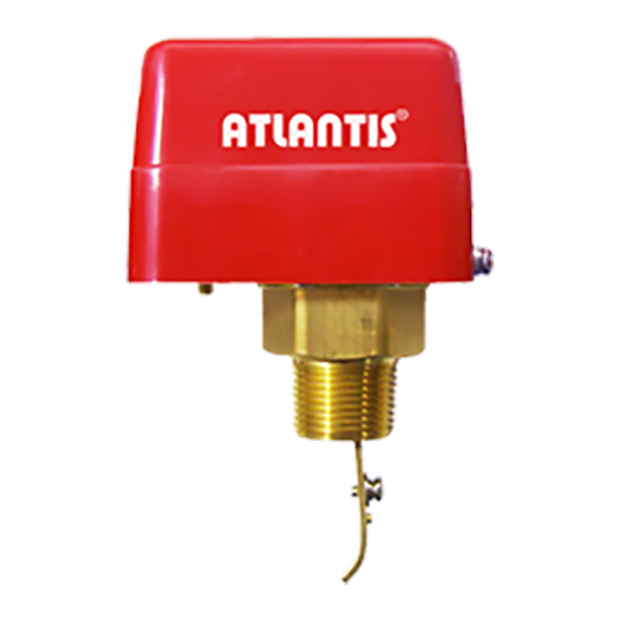

水流開關

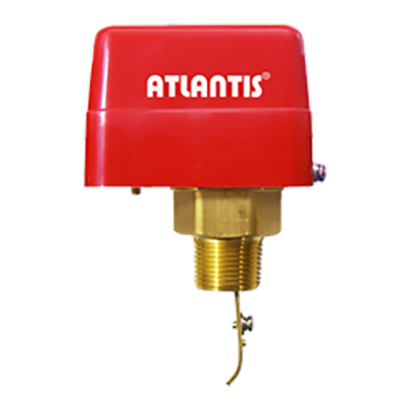

型號: RHFS


簡介
又稱流量開關,採用SPDT 微動開關控制,可應用在水、乙二醇或其他未劃分為危險液體管線上。當液體流量超出或低於設定流量時,藉由底部不鏽鋼流向片給予設備供電或斷電。

特色
■ 提供OEM 服務
■ 經濟型水流開關,應用廣泛
■ SPDT 微動開關設計,動作靈敏
■ 提供多種材質規格與牙口尺寸選擇
■ 不鏽鋼流向片可自行裁減尺寸

主要規格
▼款式

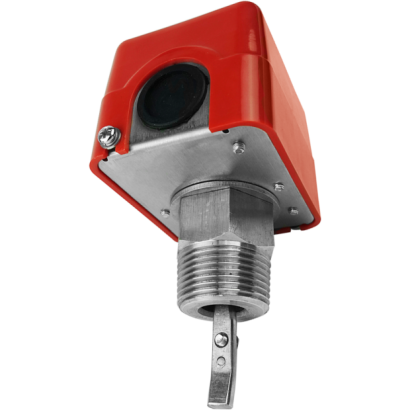

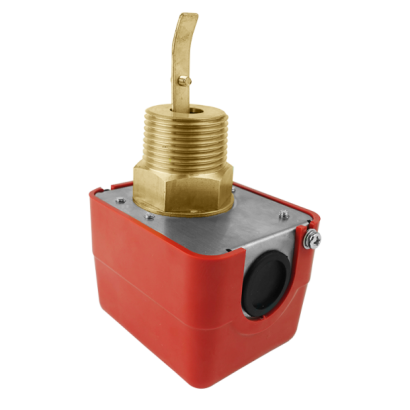

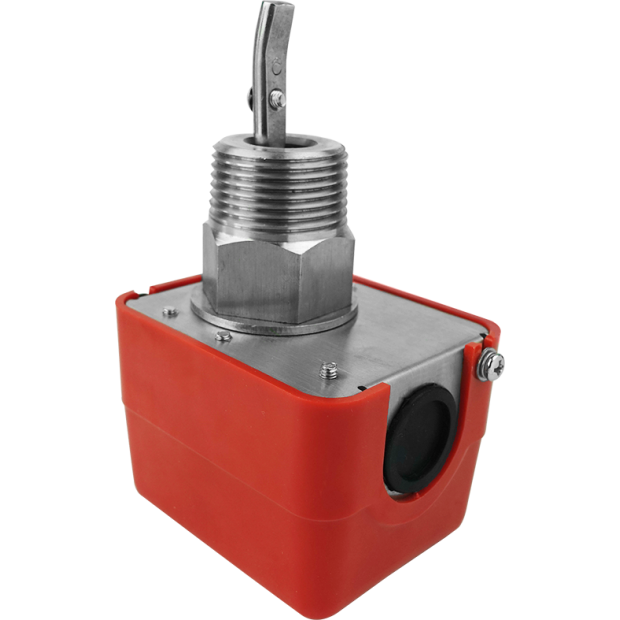

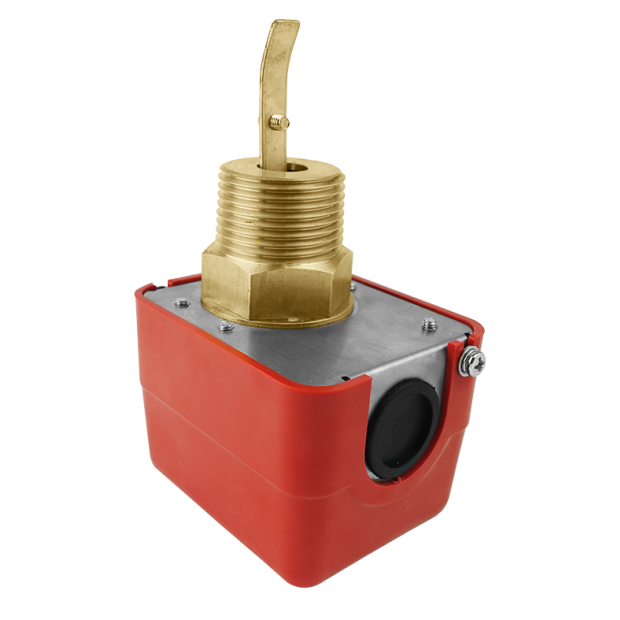

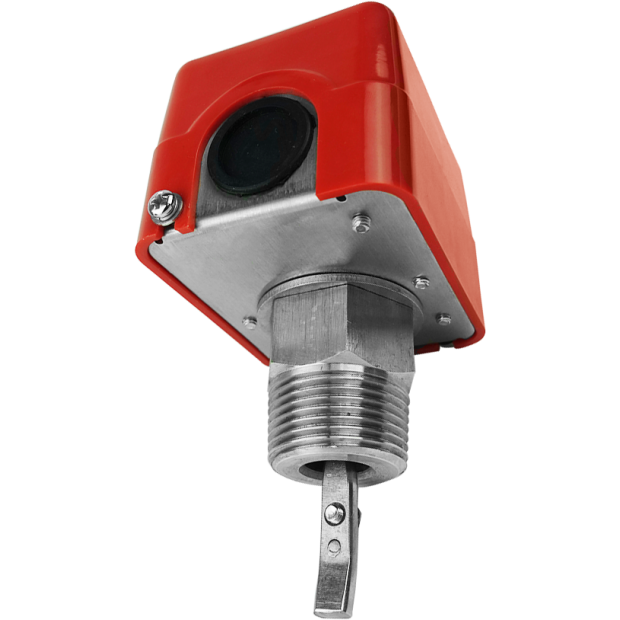

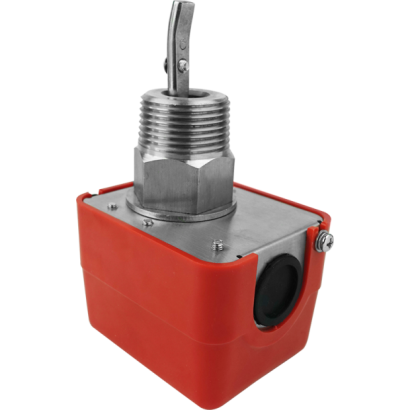

E 型 (經濟型) / SC 型 (半鋼型) / SUS 型 (全鋼防腐型)
▼接續材質
黃銅/不鏽鋼304
詳細請參考型錄 (部件材質表)
▼接續牙規
RHFS-15:1/2”-14NPT
RHFS-20:3/4”-14NPT
RHFS-25:1”-11NPT
其他特殊牙規需訂製
▼密封墊圈
橡膠/鐵氟龍
詳細請參考型錄 (部件材質表)
▼適用流體
E/SC 型:與銅合金兼容的液體
SUS 型:與不鏽鋼304 兼容的微腐蝕性液體
▼環境溫度
0°C to +60°C
▼流體溫度
-10°C to +100°C
▼溫度影響
每12°C 最大誤差±0.5% F.S
▼防護等級
IP54

其他規格
▼外殼材質
紅色ABS
螺絲固定式
▼底座主體材質
鐵鍍鋅/不鏽鋼304
詳細請參考型錄 (部件材質表)
▼開關型式
SPDT 微動開關
▼波紋管材質
磷青銅/不鏽鋼316
詳細請參考型錄 (部件材質表)

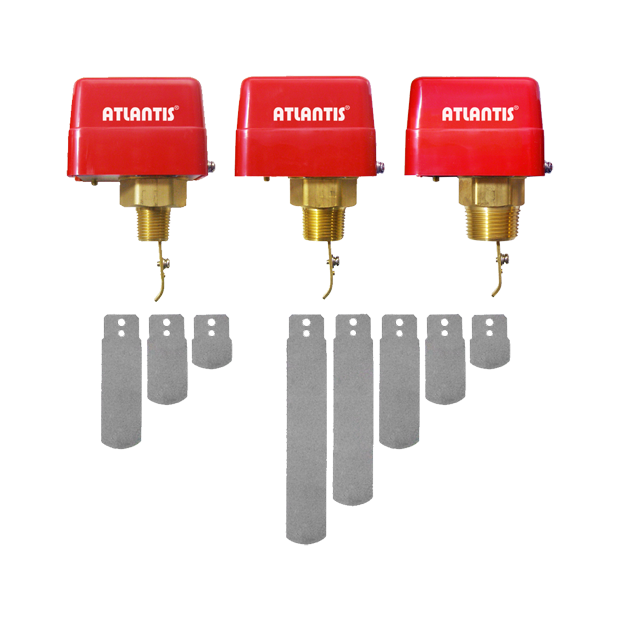

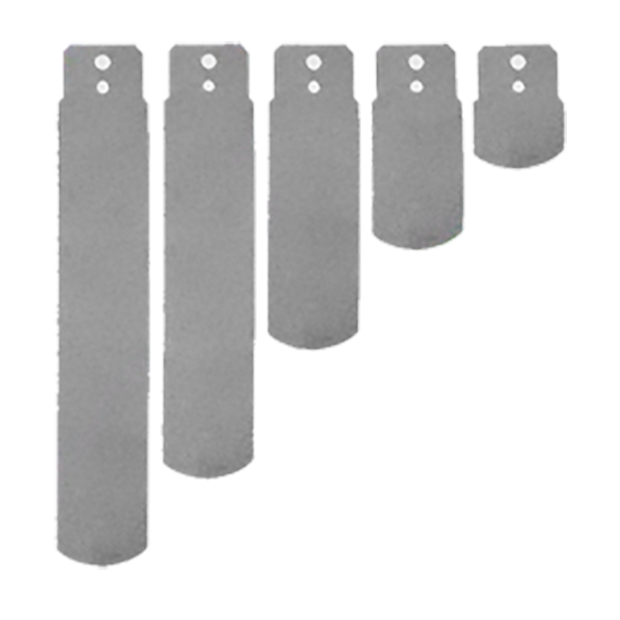

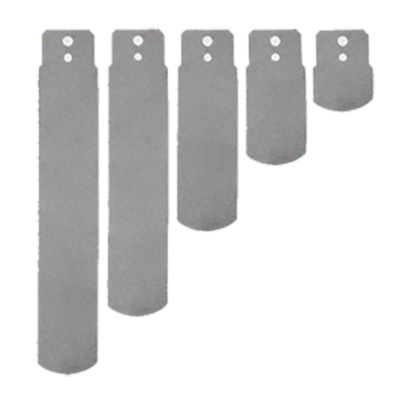

▼流向片
材質: 不鏽鋼
流向片數量請參照型錄 (接續部對照型號與流向片表)
可自行裁減尺寸,請參考型錄 (流向片剪裁示意圖)
▼傳動軸材質
黃銅/不鏽鋼304
詳細請參考型錄 (部件材質表)
▼傳動軸尺寸
E/SC 型:8.5 x 1.5 mm
SUS 型:8.5 x 5 mm
▼配線方式
螺絲型接線端
▼工作壓力
最大10bar (145psi)
▼工作電壓
120 / 208 / 240 / 227VAC
